污穢閃絡是對電力系統安全運行危害最大的一類閃絡，為了盡量避免污閃發生，對絕緣子的污閃特性進行研究非常有必要。在進行人工污閃絡試驗的要求中，需要用到人工氣候室，主要分污穢和閃絡兩個步驟，下面，我們來了解一下該試驗方法。

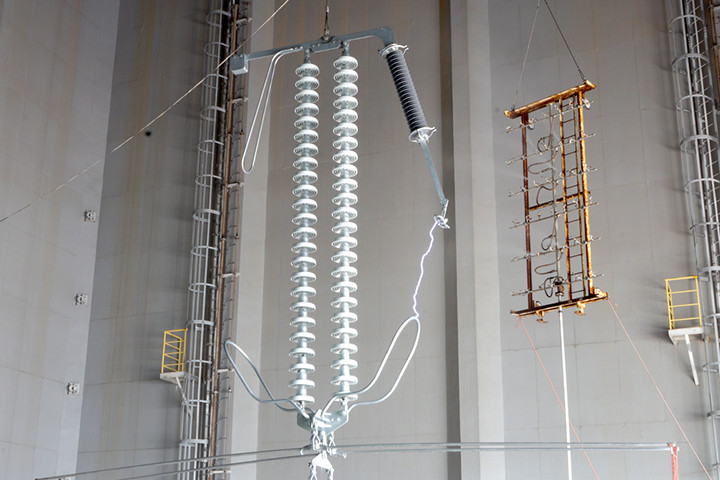

絕緣子人工污閃試驗：

使用設備：環儀儀器 絕緣子人工污穢閃絡氣候室

試驗標準：DL/T 859-2015 高壓交流系統用復合絕緣子人工污穢試驗

試驗目的：通過人工污穢實驗，可以得到大噸位絕緣子在典型污穢條件下的性能，從而實現對污閃的預防。

具體步驟：

1.試品污染預處理：

用干燥的海綿團或軟毛刷在復合絕緣子表面輕輕地均勻涂敷一層干燥的硅藻土，再用洗耳球等氣吹裝置吹掉表面多余的硅藻土，涂污應在試品預處理后1h內完成。

2.染污：

用噴槍將攪拌均勻的污穢物懸浮液噴到清潔而干燥的試品絕緣體表面上，使其均勻地覆蓋一層污穢物，其均勻程度用目力檢查即可。

3.污層電導率：

應在試品濕潤期間反復測量污層電導率，直到測出污層最大電導率為止，此最大電導即為該只試品的電導率。

4.染污試品表面憎水狀態的模擬：

憎水狀態模擬可以分為良好憎水狀態（HC1～HC3）的模擬、親水狀態（HC7）的模擬、弱憎水狀態（HC5～HC6）的模擬、被試絕緣子表面憎水狀態的檢驗。

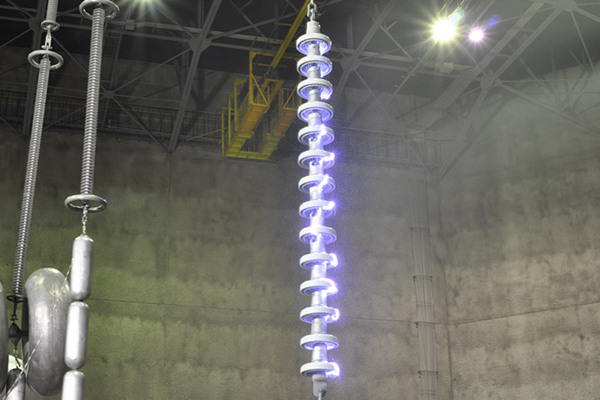

5.閃絡：

a.固體層法升壓閃絡試驗方法不作為本標準的標準試驗方法，可以作為特殊目的使用。將污染后的試品按規定安裝于霧室中。

每只（串）試品閃絡一次，共試驗3只（串）試品，以3只(串）試品閃絡電壓的平均值作為試品的閃絡電壓值，且各次閃絡電壓與平均值之差的絕對值不大于平均值的15%。

b.鹽霧法閃絡試驗方法及程序如下:

a)試驗時，將按4.2要求準備好的試品，置于盛有水的容器中96h后，立即放置霧室中，按4.3

的規定安裝于霧室中，然后啟動噴霧器。

b)對已按 a）準備好的試品，在基準鹽度下施加試驗電壓持續20min，或直至絕緣子閃絡;如果

絕緣子不發生閃絡，則將電壓每隔5min 按10%試驗電壓逐級升高至閃絡。閃絡后，重新施加電壓并盡可能地升高至先前得到的閃絡電壓的90%，然后每隔5min按初始閃絡電壓的5%逐級升高至閃絡。升壓閃絡過程應重復2次。

c)用自來水徹底沖洗絕緣子，使鹽全部清洗干凈，然后按b）再重復2次。

d）絕緣子應有9次閃絡電壓值，且各次閃絡電壓與平均值之差的絕對值不大于平均值的15%。
