新能源OBC節能老化系統可以提供車載OBC的工作環境，實現對OBC的老化測試。OBC節能老化測試系統是怎么工作的，下面我們結合實際產品，為大家做個簡單介紹

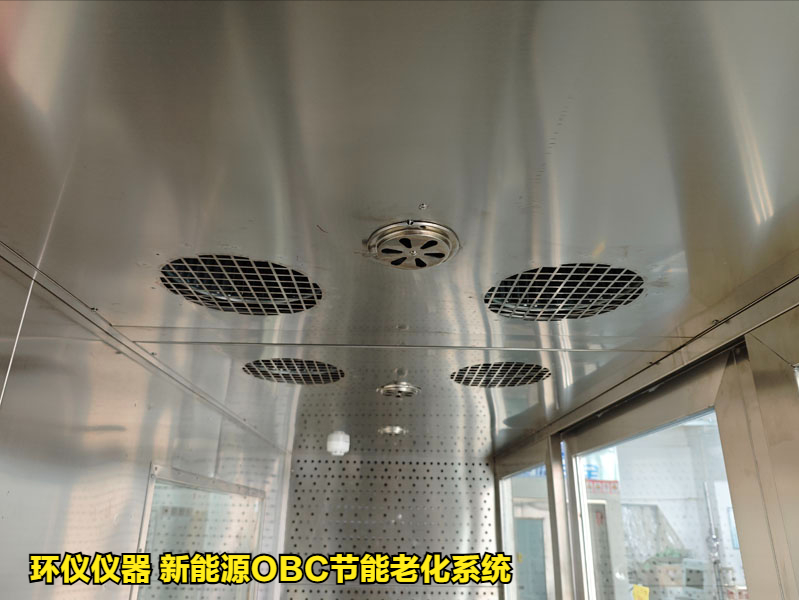

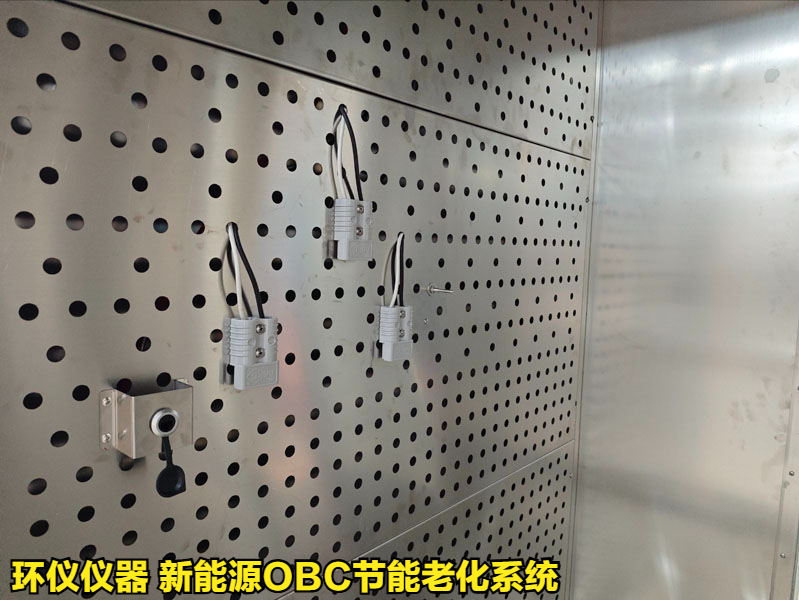

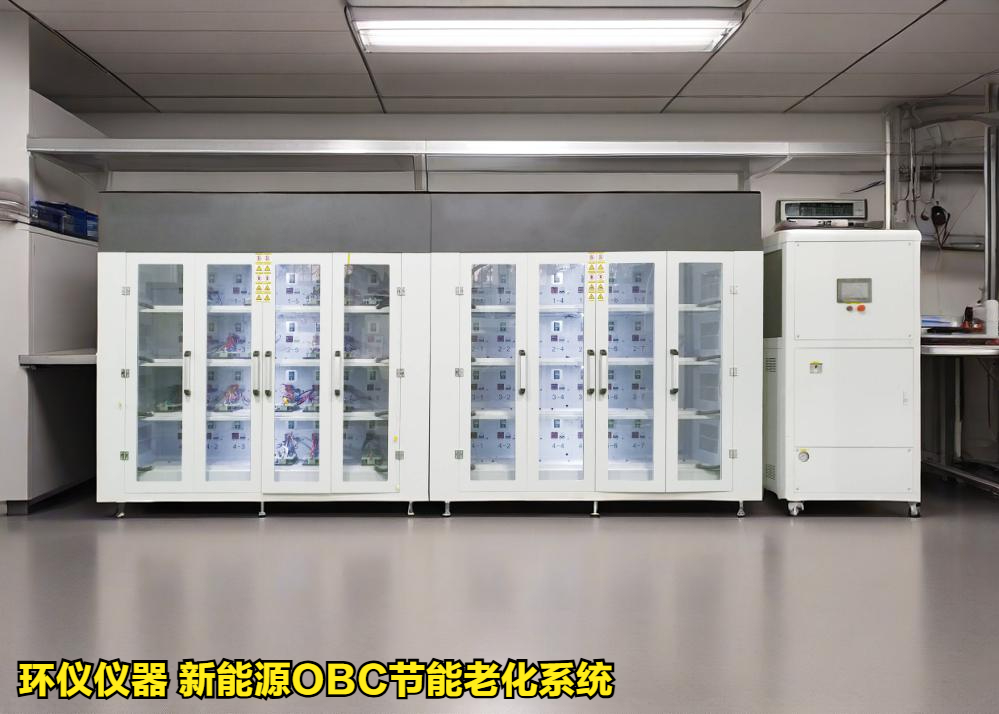

產品名稱：環儀儀器 新能源OBC節能老化系統

工作原理：

一、系統初始化與自檢階段

1.電池管理系統（BMS）首先完成低壓上電及自檢流程。

2.各采集模塊（BMU）實時獲取電芯電壓、溫度等參數，通過內部CAN總線上傳至主控模塊（BCU）。

3.BCU對數據進行處理分析，并同步采樣311Vdc直流母線電壓和儲能電池包串聯總壓，作為后續邏輯控制的依據。

二、預充電流程激活

BMS自檢成功后，通過硬線信號觸發車載充電機（OBC）高壓上電。主要過程如下：

1.為儲能電池包及OBC輸入電容充電；

2.BMS持續監測預充電電壓，當達到電池包串聯總壓的95%時，切換至主回路供電模式，屏蔽預充路徑。

三、動態充電老化策略（設置所需老化溫度，如60℃）

1.電池電壓＜母線電壓

高壓直流母線直接向OBC輸入端供電，同時為儲能電池包補充電能；

OBC按BMS設定的目標電壓/電流執行恒流恒壓充電算法。

2.電池電壓 = 母線電壓

兩者電位差為零 → 母線停止向OBC輸送能量；

OBC與電池進入穩定的能量交互停滯區。

3.電池電壓＞母線電壓

整流橋因反向偏置自動截止 → OBC輸入端完全依賴電池供電；

形成閉環回饋路徑：電池→OBC輸出→電池，實現能量循環利用。

以上就是新能源OBC節能老化系統的工作原理，如有新能源OBC節能老化系統使用疑問，可以咨詢環儀儀器相關技術人員。
