近年來，塑膠跑道因其平整度好、抗壓強度高、物理性能好、硬度彈性適當等優點,被廣泛應用于學校和社區等場所。本文針對塑膠跑道產品的原料進行有害物質釋放量的研究，為產品環保性能提升提供理論指導,指導企業進行合理的生產。

塑膠跑道原材料voc釋放量研究：

試驗設備：環儀儀器 60L小型voc釋放量氣候箱

試驗依據：參考 GB 36246-2018《中小學合成材料面層運動場地》

測試方法：

根據不同原材料配比及使用量，將一定量的原料平鋪或涂抹 240 cm2的鋁箔槽中，放置在空氣流速0.1~0.3 m/ s，換氣率1次/ h 的60L小型voc釋放量氣候箱中，穩定24 h 后采集艙內的氣體。

試驗結果：

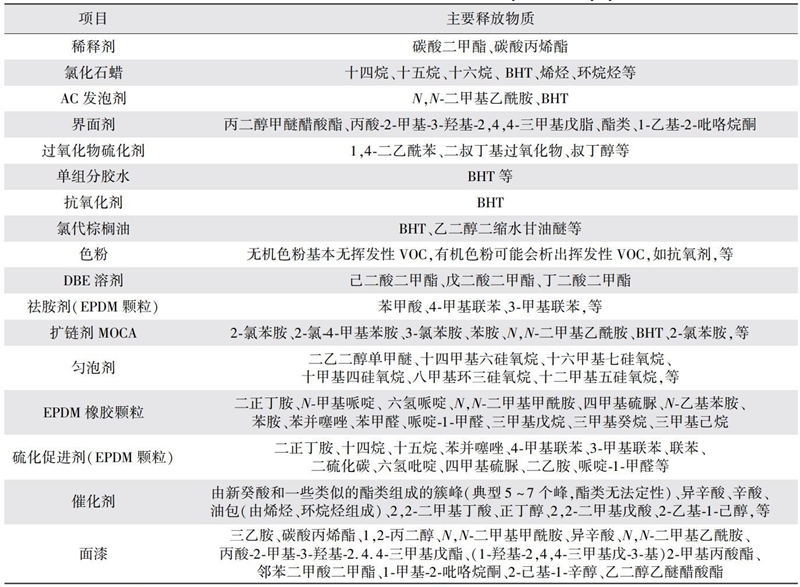

對塑膠跑道的原材料進行艙室法測試，對應的原材料中主要釋放物質如下表所示

通過對塑膠跑道各原材料中的主要釋放物質情況，可以溯源出成品 VOC 的主要來源。針對塑膠跑道，可以判斷其 VOC 主要來源于稀釋劑、擴鏈劑、勻泡劑以及催化劑等原材料。

改善建議：

針對一些高風險的原材料，可以通過更換原材料達到管控要求，具體更換措施如下：

1.催化劑：使用反應型催化劑;不使用催化劑;主成分沸點高于 280 ℃的催化劑。

2.摩卡 MOCA：使用液體 MOCA 或者粉末狀 MOCA(低殘留二氯苯胺)，不使用顆粒裝 MOCA。

3.氯化石蠟：使用高蠟或者氯代棕櫚油。

4.稀釋劑：不使用稀釋劑或低于正己烷沸點的稀釋劑。

5.AC 發泡劑：使用其他低揮發發泡劑。

6.EPDM 橡膠顆粒：調整配方，使用好的硫化劑、硫化促進劑、祛胺劑。

7.硫化促進劑/膠水/ 面漆：更換硫化促進劑/ 膠水/ 面漆，根據實際應用配比，控制釋放量;避免使用 DBE 等高沸點溶劑。

以上就是塑膠跑道原材料voc釋放量的分析，如有試驗疑問，可以咨詢環儀儀器相關技術人員。
