近年來，在室內裝飾裝修中大量使用膠合板、刨花板和纖維板等人造板，由此引起的室內空氣污染問題受到空前的重視。為了探究實木復合地板的voc釋放量，我們采用了某款 3 層實木復合地板，在不同溫度、相對濕度和空氣交換率與負荷因子之比條件下釋放VOC 的主要成分和釋放規律進行檢測和分析，下面是主要研究內容。

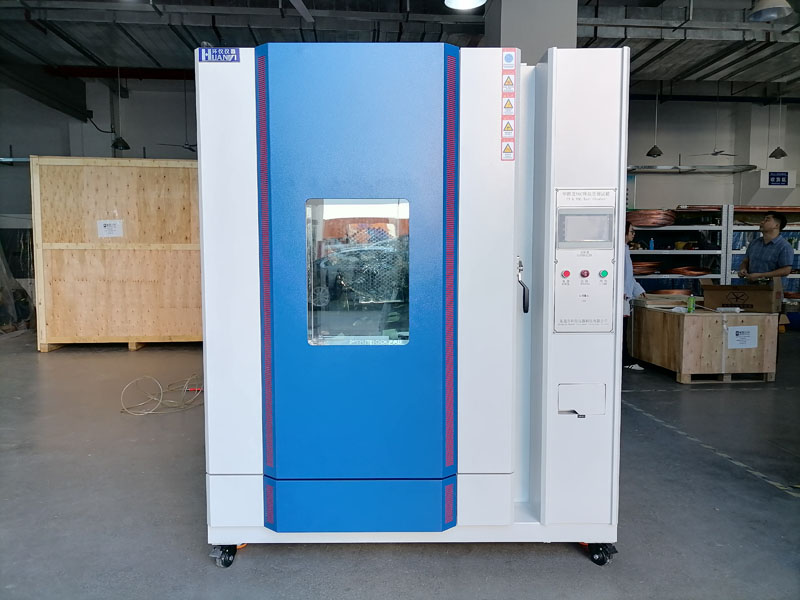

試驗設備：環儀儀器 1立方甲醛voc氣候箱

試驗材料：3層實木復合地板，規格為 91. 0 mm × 132. 0 mm × 12. 1 mm，含水率為 8%

樣品處理：材料裁剪為1 m × 0. 5 m 的規格(用于氣候箱法檢測)，邊部沿厚度方向用鋁質膠帶封邊處理。

試驗方法：

試驗前用清水清洗 1 m3 氣候箱艙體內表面，再用去離子水清洗 2 遍后擦干。根據ASTM D 5116-2010 設定氣候箱參數值，同時將待測試的 3 層實木復合地板樣品在 23 ℃ 、45% 相對濕度條件下放置 1 周。

1 周后，取出樣品平放在氣候箱中心位置，確保艙體內空氣可以流過樣品兩側后密閉箱門，分別在 1，3，7，14，21，28 天取樣，第 28 天結束。

試驗結果：

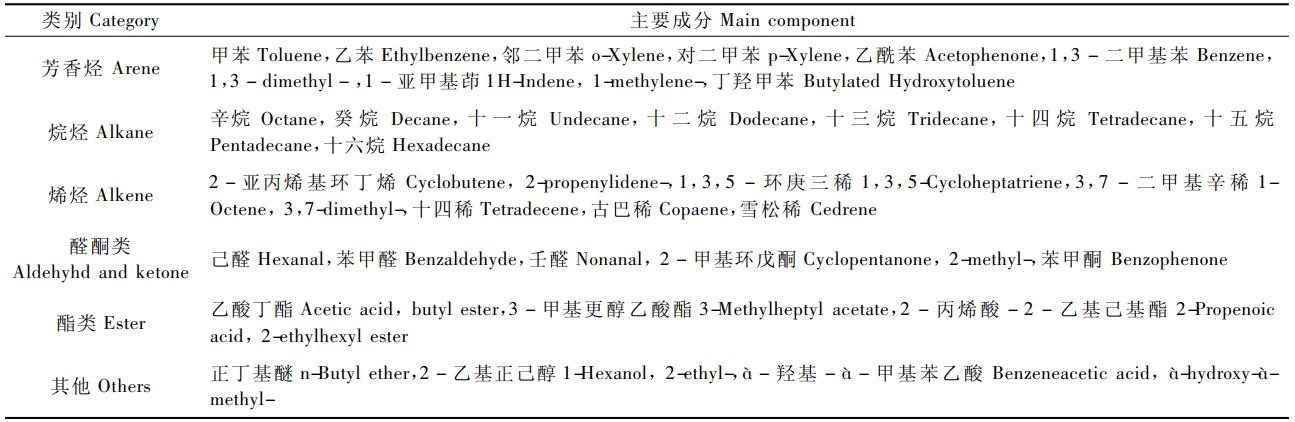

樣品在釋放過程中，采用 Tenax-TA 采樣管收集氣體，熱解吸脫附儀解析 5 min 后，運用 GC/MS 內標法測定 VOC 成分，并進行定性定量分析。測試結果如下表：

從表中可以看出，測得芳香烴和烷烴種類相對較多，除去芳香烴、烷烴、烯烴、醛酮類和酯類外，仍有少許醚、醇和酸類化合物。

以上就是1立方甲醛voc氣候箱的試驗探究內容，如有試驗疑問，可以咨詢環儀儀器相關技術人員。
