為了研究實木復合地板在不同溫度、相對濕度下釋放VOC 的釋放規律，我們采用某款3層實木復合地板，在溫度為 23℃，60℃ 和 80 ℃時，相對濕度為40%和60%的voc釋放量，以下是主要實驗內容。

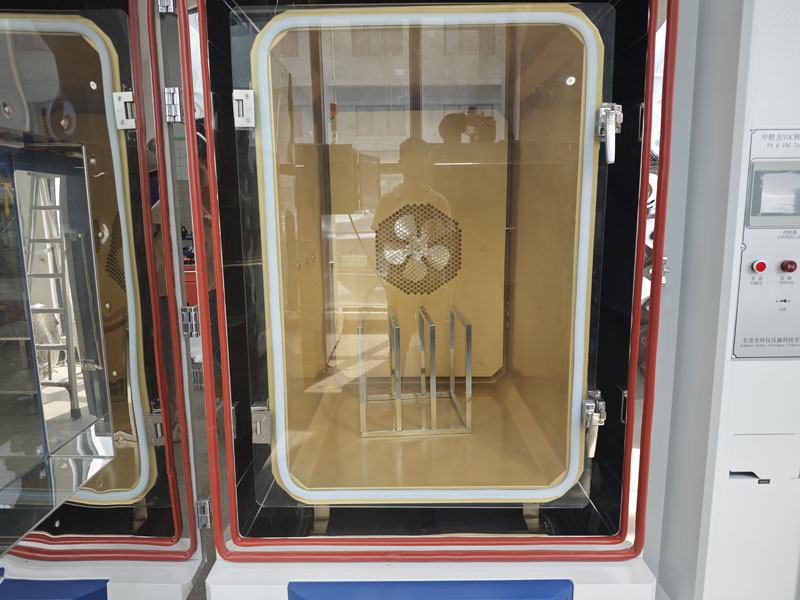

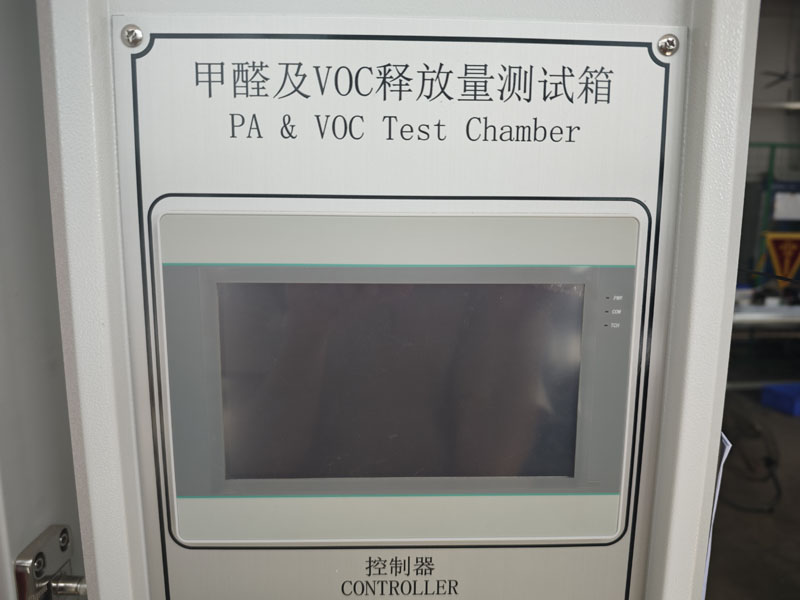

試驗設備：環儀儀器 1立方有害物質釋放艙

試驗樣品：3層實木復合地板，含水率為 8%，尺寸為1m×0.5m 的規格(用于氣候箱法檢測)，邊部沿厚度方向用鋁質膠帶封邊處理。

試驗方法：

試驗前用清水清洗 1 m3氣候箱艙體內表面，再用去離子水清洗 2 遍后擦干。根據ASTM D 5116-2010 設定氣候箱參數值，同時將待測試的 3 層實木復合地板樣品在 23 ℃ 、60℃ 和 80 ℃，以及40%和60%相對濕度條件下放置 1 周。

試驗結果：

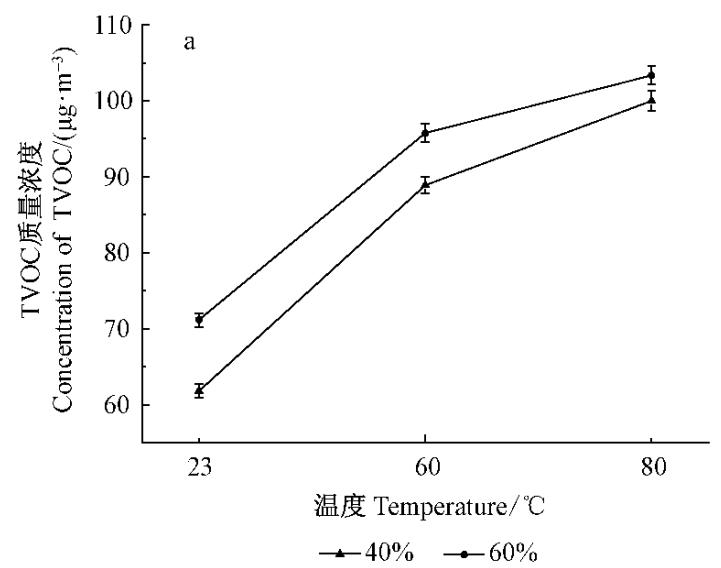

下圖為TVOC 質量濃度與溫濕度以及空氣交換率和負荷因子之比的關系。

從圖可以看出，溫度對處于穩定散發階段的 3 層實木復合地板TVOC 的釋放有顯著影響。隨著溫度的上升，TVOC的質量濃度呈現逐漸增加的趨勢。

當相對濕度為40% 時，隨著溫度從 23 ℃ 升高到 80 ℃ ，TVOC 質量濃度從 61.804μg/m3升高到 99.959 μg/m3;當相對濕度為 60% 時，TVOC 質量濃度從 71.163μg/m3升高到 103.327g/m3。

在 3 個不同溫度條件下，相對濕度 60% 時的 TVOC 釋放量均比相對濕度為 40% 時的釋放量大。在溫度為 23，60 和 80 ℃時，濕度 60% 時的 TVOC 質量濃度比濕度為 40% 時的TVOC質量濃度分別高出15.14%，7.71%和3.37%。所以當溫度越高時，濕度TVOC質量濃度的影響越小。

總結：

溫度越高，VOC 分子的運動越劇烈，大量 VOC被釋放出來。在 23 ℃ 時所釋放的 VOC 成分包括芳香烴類、酯類、醛酮類、烷烴類和烯烴類化合物。當溫度升高到 60 ℃ 和 80 ℃ 時，脲醛樹脂膠釋放的VOC 與 23 ℃ 時釋放的種類相似，其中烷烴和烯烴類物質的相對含量變化不明顯，而芳香烴類、醛酮類和酯類化合物的相對含量明顯上升，即隨著溫度的升高，TVOC 的釋放量增加。濕度的增加也會使TVOC 釋放量增多。這是因為:

一方面，濕度增加可以促進所用膠黏劑的水解;另一方面，濕度增加時，板材的孔隙結構會產生吸濕膨脹，導致孔徑結構的改變，有利于 VOC 的釋放。

以上就是不同試驗中不同溫濕度對VOC結果的影響，如有試驗疑問，可以訪問“東莞環儀儀器”官網，咨詢相關技術人員。
