劣質(zhì)跑道鋪設(shè)后，跑道中殘留大量溶劑，隨著時間、溫度、環(huán)境的變化，長期緩慢揮發(fā)，溶劑的揮發(fā)性有機物，也是造成塑膠跑道異味的主要因素。揮發(fā)性有機物在常溫下可以蒸氣的形式存在于空氣中，它的毒性、刺激性、致癌性和特殊的氣味性，會影響皮膚和黏膜，對人體產(chǎn)生急性或慢性損害。

為了探究塑膠跑道中VOCs的含量，本文建立熱脫附－氣相色譜－質(zhì)譜法測定塑膠跑道面層中揮發(fā)性有機物有害物質(zhì)釋放量的檢測方法，模擬塑膠跑道中有害物質(zhì)釋放的環(huán)境對塑膠跑道中VOCs進行定性和定量。

試驗設(shè)備：環(huán)儀儀器 2桶揮發(fā)性有害物檢測艙（60L）

試驗儀器：氣相色譜-質(zhì)譜聯(lián)用儀、熱脫附儀

試驗方法：

1.試樣制備后應(yīng)置于溫度（23±2）℃，相對濕度（50±10）%的無污染環(huán)境中進行預(yù)平衡24h。

2.按照材料面積/艙體積比0.4裁取塑膠跑道，放置在60L的環(huán)境艙中，環(huán)境艙的條件如下：

溫度60℃±1℃，相對濕度5.0%±5%，空氣交換率（1±0.01）次/h，被測樣品表面附近空氣流速：0.1~0.3m/s。

儀器分析條件：

1.熱脫附條件：

熱脫附流路溫度：150℃；

捕集阱最低溫度：-10℃；

捕集阱加熱速率：40℃/s；

捕集阱吹掃時間：1.0min；

解析時間：5min；

解析溫度：250℃。

2.升溫程序：45℃保持1min，以10℃/min升至70℃，以20℃/min升至120℃，以10℃/min升至200℃，以20℃/min升至250℃。傳輸線溫度：250℃。

3.質(zhì)譜條件：離子源：EI源，電子能量：70eV；采集模式：選擇離子掃描模式。

試驗結(jié)果：

隨機采集50個塑膠跑道面層樣品進行檢測，對塑膠跑道面層樣品中10種揮發(fā)性有機物釋放量進行測定，結(jié)果發(fā)現(xiàn)50個塑膠跑道面層樣品，乙酸乙酯、苯、甲苯、乙酸丁酯、乙苯、鄰二甲苯均有檢出，苯乙烯、間（對）二甲苯、正十一烷均未檢出，以乙酸乙酯、苯、甲苯、二甲苯檢出頻率較高，主要來自于塑膠跑道中膠黏劑、橡膠顆粒等中有機物的釋放，且檢出范圍較為集中，表明市場上塑膠跑道產(chǎn)品的生產(chǎn)工藝相對成熟穩(wěn)定。

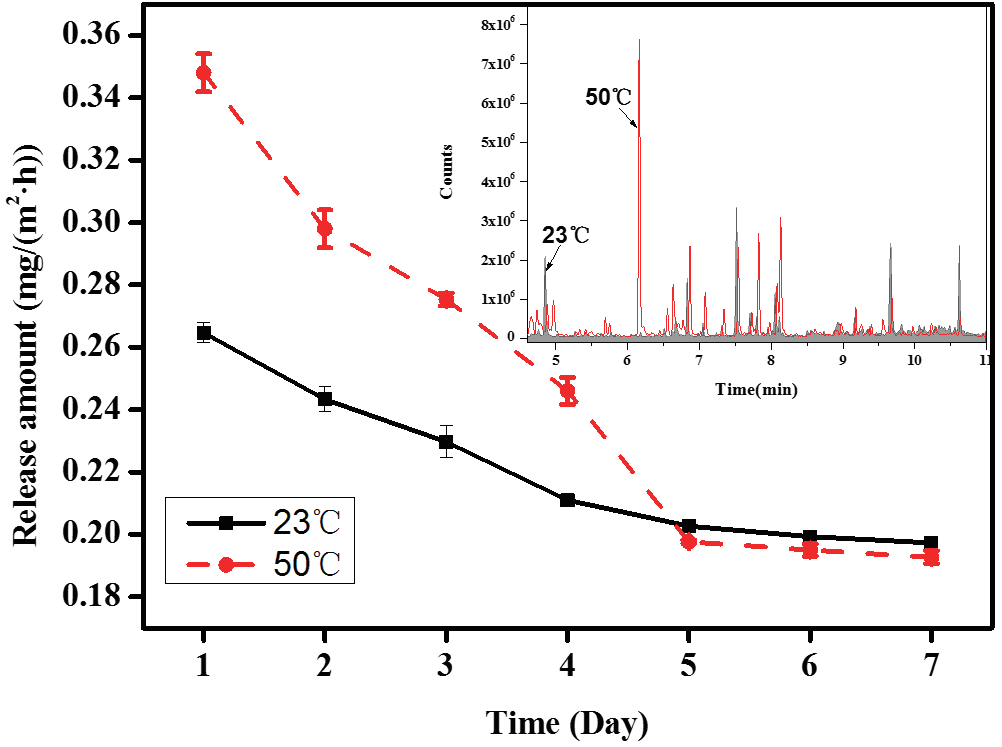

實驗發(fā)現(xiàn)，塑膠跑道放置一周于溫度（23±2）℃，相對濕度（50±10）%的無污染環(huán)境中再進行測試，其中乙酸乙酯、甲苯等釋放量衰減明顯（如下圖）。

提高塑膠跑道放置溫度至（60±1）℃。乙酸乙酯、甲苯等釋放量顯著衰減，但未知揮發(fā)性有機物的釋放量增加，塑膠跑道的放置時間、放置溫度對揮發(fā)性有機物的釋放量有一定的影響。

以上就是2桶揮發(fā)性有害物檢測艙對塑膠跑道voc釋放量的研究，如有試驗疑問，可以咨詢環(huán)儀儀器相關(guān)技術(shù)人員。
